Термостат для водонагревателя Ariston 65150111 Оригинал

Термостат для водонагревателя Ariston 65150111 Оригинал - компонент для водонагревателей, который Вы можете купить по низкой цене с доставкой по всей России в нашем интернет-магазине zip-components.

Если Вы затрудняетесь с выбором термостаты, то воспользуйтесь помощью любым удобным способом (Чат, телефон, email, форма для подбора). Наши менеджеры помогут подобрать Вам термостаты по оригинальному каталогу запчастей.

Мы имеем прямые контракты на поставку запасных частей для водонагревателей и можем предложить более выгодную цену на такой товар, как - термостат для водонагревателя ariston 65150111 оригинал, чем конкуренты. Воспользуйтесь кнопкой "Нашли дешевле?", если Вы нашли более выгодное предложение в интернете. Мы снизим стоимость товара.

Термостат для водонагревателя Ariston 65150111 Оригинал

1. Краткое описание
Термостат для водонагревателя Ariston 65150111 Оригинал

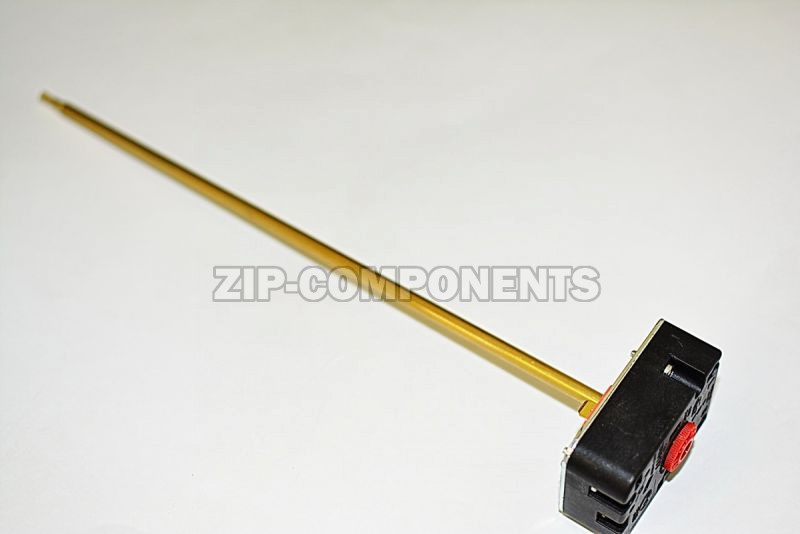

Оригинальный стержневой капиллярный термостат с встроенной защитой от перегрева для накопительных водонагревателей Ariston. Тип: RST 300 (маркировка на корпусе — красного цвета). Обеспечивает регулировку температуры воды и аварийное отключение нагрева при превышении допустимого порога. Оснащён двухполюсной биметаллической термозащитой (Bipolar Safety) с ручным взводом. Производитель: Thermowatt (Италия). Оригинальный код детали: 65150111. Коды взаимозаменяемых аналогов: 181393, 181385, 181316, 65181002, WTH404UN, 3412059, 691224, 181351, 691214. Совместим с водонагревателями Ariston серий ABS SGHP, ABS SLV, ABS PLT, ABS PRO R, TI TRONIC, Platinum, Si, NTS, WB, DL и других при совпадении длины стержня и типа установки.

2. Назначение и применение
Стержневой капиллярный термостат — регулирующий и защитный температурный датчик водонагревателя. Выполняет две функции:

Регулировка температуры воды — пользователь задаёт желаемую температуру поворотом ручки, термостат поддерживает её в автоматическом режиме, замыкая и размыкая электрическую цепь ТЭНа. Диапазон регулировки — от 20 до 70 °C;
Аварийная защита от перегрева — встроенная двухполюсная биметаллическая защита (Bipolar Safety) размыкает одновременно фазный и нулевой провода при превышении температуры воды свыше 90–95 °C. После срабатывания защиты термостат не возвращается в рабочее положение автоматически — для возобновления работы необходимо вручную нажать кнопку взвода, расположенную над ручкой регулировки.
Деталь устанавливается в посадочную трубку ТЭНа (медного или из нержавеющей стали) с помощью стержневого капиллярного датчика длиной 270 мм. Применяется в электрических накопительных водонагревателях Ariston объёмом от 10 до 150 литров с механическим управлением, вертикальной и горизонтальной установкой, в моделях с прижимным и резьбовым фланцем ТЭНа.

3. Основные характеристики
Параметр    Значение
Тип    Стержневой капиллярный термостат с термозащитой
Модель    RST 300 / RTS PLUS
Цвет корпуса    Красный
Диапазон регулировки температуры    20–70 °C
Температура срабатывания защиты    90–95 °C
Тепловой дифференциал    10 ± 3 °C
Номинальное напряжение    250 В (перем. ток)
Номинальный ток    16 А
Тип размыкания защиты    Двухполюсный (Bipolar Safety)
Тип возврата защиты    Ручной (кнопка взвода)
Длина стержневого датчика (капилляра)    270 мм
Количество клемм    3 (2 питающих + 1 контрольная лампочка)
Тип клемм    Плоские FASTON 6,3 мм («папа»)
Расстояние между клеммами    28 мм
Класс температуры    T85
Маркировка на корпусе    T85 TYPE RST 300
Бренд    Ariston
Производитель    Thermowatt (Италия)
Оригинальный код    65150111
Коды аналогов    181393, 181385, 181316, 65181002, WTH404UN, 3412059, 691224, 181351, 691214, 66464
Совместимые бренды    Ariston, Thermex, Edisson, Aqua Verso, Etalon
Вес    ~80 г
4. Признаки неисправности
Термостат может нуждаться в замене, если водонагреватель:

Не нагревает воду — ТЭН не включается, индикатор нагрева не загорается, при этом питание на водонагреватель подаётся. Перегорел регулировочный контакт термостата или сработала защита;
Кнопка взвода (защиты) не фиксируется — при нажатии кнопка сразу отскакивает обратно. Защитный контакт необратимо сработал или механически изношен;
Вода перегревается, кипит — ТЭН работает непрерывно, регулировочный контакт заклинил в замкнутом положении, защита не срабатывает. Опасная неисправность, требует немедленной замены;
Нагрев происходит неравномерно или импульсно — частые щелчки термостата (быстрое замыкание/размыкание контактов), которых раньше не было;
Температура не регулируется — вращение ручки термостата не изменяет температуру нагрева воды;
Срабатывает УЗО или автомат защиты — внутреннее замыкание в термостате вызывает отключение защитной автоматики;
Видимые следы оплавления или прогар контактов, клемм, корпуса при визуальном осмотре;
Запах горелого пластика из-под нижней крышки водонагревателя — оплавление корпуса термостата.
Внимание: аналогичные симптомы могут вызывать неисправности ТЭНа, электронного модуля управления или предохранительного клапана. Перед заменой термостата проверьте целостность ТЭНа мультиметром и состояние электрических контактов.

5. Полный список совместимых моделей
Термостат 65150111 совместим со следующими моделями водонагревателей Ariston:

Серия ABS SGHP V (вертикальные, эмаль) SGHP 50 V, SGHP 80 V, SGHP 100 V, SGHP 120 V, SGHP 150 V

Серия ABS SGHP V SLIM (вертикальные, узкие) SGHP 30 V SLIM, SGHP 40 V SLIM, SGHP 50 V SLIM, SGHP 65 V SLIM, SGHP 80 V SLIM, SGHP 120 V SLIM, SGHP 150 V SLIM

Серия ABS SGHP VE 1,5 SLIM (вертикальные, узкие, 1,5 кВт) SGHP 30 VE 1,5 SLIM (3704000), SGHP 50 VE 1,5 SLIM (3700000), SGHP 65 VE 1,5 SLIM (3700001)

Серия ABS SGHP H (горизонтальные) SGHP 80 H, SGHP 100 H

Серия ABS SGHP H SLIM (горизонтальные, узкие) SGHP 50 H SLIM

Серия ABS SLV V (вертикальные, серебряное покрытие) ABS SLV V 50, ABS SLV V 80, ABS SLV V 100, ABS SLV V 120, ABS SLV V 150

Серия ABS SLV V SLIM (вертикальные, узкие) ABS SLV 30 V SLIM, ABS SLV 40 V SLIM, ABS SLV 50 V SLIM, ABS SLV 65 V SLIM, ABS SLV 80 V SLIM

Серия ABS SLV H (горизонтальные) ABS SLV H 80, ABS SLV H 100

Серия ABS SLV H SLIM (горизонтальные, узкие) ABS SLV H SLIM 50, ABS SLV H SLIM 65

Серия ABS PLT V (вертикальные, платиновое покрытие) ABS PLT V 50, ABS PLT V 80, ABS PLT V 100

Серия ABS PLT V SLIM (вертикальные, узкие) ABS PLT 30 V SLIM, ABS PLT 50 V SLIM, ABS PLT 65 V SLIM, ABS PLT 80 V SLIM

Серия ABS PRO R (вертикальные) ABS PRO R 50 V, ABS PRO R 80 V, ABS PRO R 100 V

Серия ABS PRO R V SLIM (вертикальные, узкие) ABS PRO R 30 V SLIM, ABS PRO R 40 V SLIM, ABS PRO R 50 V SLIM, ABS PRO R 65 V SLIM, ABS PRO R 80 V SLIM

Серия TI TRONIC (вертикальные, механическое управление) TI TRONIC 50 V, TI TRONIC 80 V, TI TRONIC 100 V, TI TRONIC 30 V SLIM, TI TRONIC 40 V SLIM, TI TRONIC 50 V SLIM, TI TRONIC 65 V SLIM, TI TRONIC 80 V SLIM

Серия Platinum (механическое управление) Platinum 10 V, Platinum 15 V, Platinum 30 V, Platinum 50 V, Platinum 80 V, Platinum 100 V

Серия Si (механическое управление) Si 10 V, Si 100 H

Серия Standard (механическое управление) Standard mechanic (все модели с механическим термостатом)

Серия Standard Slim Standard Slim (все модели)

Серия ER ER 15 V

Серия PLATINUM VERTICAL SMALL Platinum Vertical Small 10 V, Platinum Vertical Small 15 V, Platinum Vertical Small 30 V

Серия NTS (Regent / Superlux) NTS 50 RE, NTS 80 RE, NTS 100 RE

Серия WB WB 50 V, WB 80 V, WB 100 V

Серия DL DL 50 V, DL 80 V

6. Важно
Термостат 65150111 имеет длину стержневого датчика 270 мм. Перед заказом измерьте длину капилляра на старом термостате — если она отличается (например, 200 мм или 300 мм), деталь может не подойти или работать некорректно.
Термостат оснащён двухполюсной защитой (Bipolar Safety) с ручным взводом. Не путайте с однополюсными термостатами — они не обеспечивают полную гальваническую развязку ТЭНа при срабатывании защиты.
Цвет корпуса (красный) указывает на тип термостата RST 300. Термостаты другого цвета (синий, зелёный, чёрный) могут иметь другие температурные диапазоны и не являются взаимозаменяемыми.
Аналог 181393 (RTS PLUS, 70/90, 16 А) полностью совместим по электрическим параметрам и посадочным размерам.
Термостат 65181002 (RST 300) также является прямым аналогом — устанавливается на те же модели.
Перед заменой обязательно проверьте состояние ТЭНа — неисправный ТЭН с пробоем на корпус может быть причиной повторного срабатывания защиты.
Список совместимых моделей не является исчерпывающим — термостат может подходить и к другим моделям Ariston (а также Thermex, Edisson, Aqua Verso) при совпадении типа (стержневой, RST 300), длины капилляра (270 мм), номинального тока (16 А) и типа клемм (FASTON 6,3 мм «папа»).
Высокое напряжение! Работы проводятся при полностью обесточенном водонагревателе.
7. Рекомендации по установке
Отключите водонагреватель от электросети. Выньте вилку из розетки и убедитесь в отсутствии напряжения.
Перекройте подачу холодной воды в водонагреватель. Закройте впускной кран на подводящей трубе.
Слейте воду из бака. Откройте горячий кран на смесителе для подачи воздуха, затем откройте сливной кран (или снимите предохранительный клапан) и дождитесь полного опорожнения.
Снимите нижнюю пластиковую крышку водонагревателя. Открутите крепёжные винты и аккуратно снимите кожух.
Сфотографируйте расположение проводов перед отключением — это поможет правильно подключить всё при сборке. Запомните расположение фазы, ноля, заземления и провода контрольной лампочки.
Отсоедините провода от старого термостата. Потяните за клеммы, а не за провода, чтобы не повредить проводку.
Извлеките старый термостат. Аккуратно вытащите стержневой капиллярный датчик из посадочной трубки ТЭНа и снимите термостат с крепления.
Осмотрите посадочную трубку ТЭНа. При наличии следов коррозии или накипи очистите поверхность. Трубка должна быть чистой и сухой — загрязнения ухудшают теплопередачу и могут привести к некорректной работе термостата.
Проверьте состояние ТЭНа и магниевого анода. Если ТЭН покрыт накипью или анод изношен более чем на 50% — замените их одновременно с термостатом.
Установите новый термостат 65150111. Вставьте стержневой датчик в посадочную трубку ТЭНа до упора. Убедитесь, что датчик входит свободно, без изгиба, и полностью погружён в трубку.
Зафиксируйте термостат в креплении. Убедитесь, что он надёжно держится и не выпадает.
Подключите провода в соответствии с ранее сделанным фото. Соблюдайте правильное подключение фазы и ноля на соответствующие клеммы, а также провода контрольной лампочки.
Нажмите кнопку взвода защиты на новом термостате — должен раздаться характерный щелчок, подтверждающий, что защитный контакт находится в рабочем (взведённом) положении.
Установите пластиковую крышку на место и закрепите винтами.
Заполните бак водой. Откройте подачу холодной воды, откройте горячий кран на смесителе — когда пойдёт вода без воздуха, бак заполнен.
Проверьте герметичность в зоне установки термостата и ТЭНа.
Подключите водонагреватель к электросети только после полного заполнения бака водой. Включение без воды приведёт к перегоранию ТЭНа и срабатыванию защиты.
Проверьте работоспособность. Установите среднюю температуру (50–60 °C) и включите нагрев. Через 10–15 минут проверьте, что вода начала нагреваться. Проверьте кнопку взвода защиты — она должна оставаться нажатой.
Если водонагреватель не нагревает воду или защита снова срабатывает — проверьте исправность ТЭНа, состояние проводки и правильность подключения. При невозможности самостоятельной диагностики обратитесь к специалисту.
